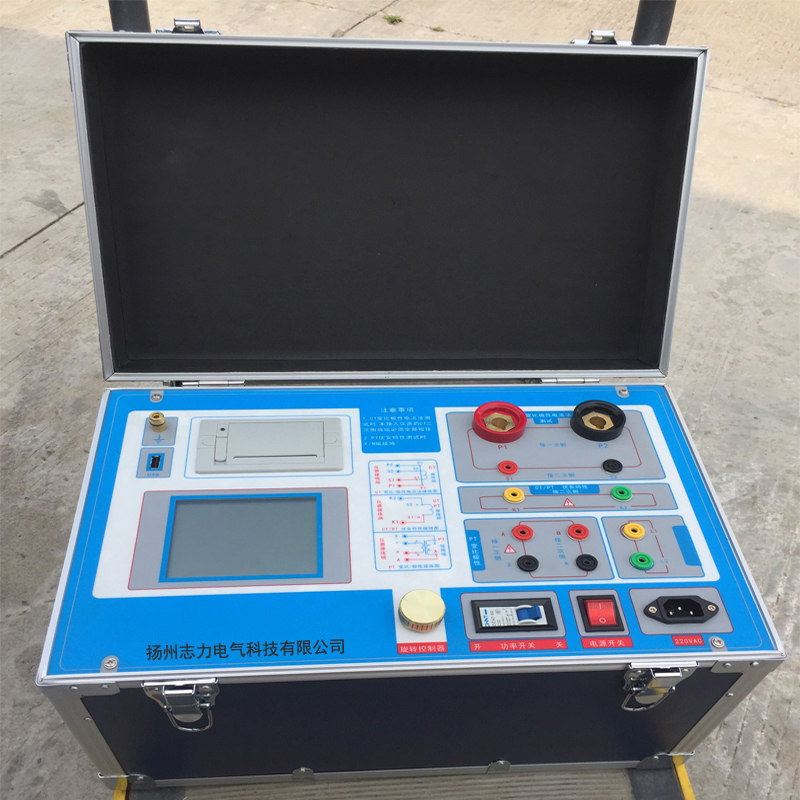

全自動互感器特性綜合測試儀儀器特點及技術指標
全自動互感器特性綜合測試儀又稱為互感器測試儀、伏安特性綜合測試儀、互感器特性測試儀、電流電壓互感器測試儀、CT特性測試儀、PT特性測試儀等。
全自動互感器特性綜合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比較高的多功能試驗儀器。
全自動互感器特性綜合測試儀采用高效低耗優質材料和特殊繞法的升壓器，單片機微處理器進行數據采集、分析和存儲，內置微型打印機，可打印測試數據和曲線，測量 CT 變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、操作方便、其性能獨特，是現場人員不可多得的儀器。
儀器特點
1、單電源220AC，使用更加安全可靠（徹底放棄使用危險的380V火線）；
2、單機輸出2500V/1000A；
3、可做5A/5A—25000A/5A、5A/1A—5000A/1A的互感器；
4、僅需設定測試電壓和電流，設備便可自動快速完成測試，無需培訓，容易掌握；
5、單機輸出容量大、功能全、精度高、性能獨特；
6、320×240大液晶顯示，全中文圖形界面；
7、采用進口旋轉鼠標，設定試驗數值時更快更簡單；
8、測試時可直接顯示伏安曲線，圖形清晰，直觀方便；
9、自帶快速打印機，支持測試結果現場打??；
10、自帶大容量存儲器，可保存1000組試驗數據，掉電后不丟失，可隨時存??；
11、USB通信接口，方便連接新式筆記本電腦，可上傳測試數據進行編輯、保存或打?。?/span>
12、集多種儀器功能于一體，輕松實現一機多用，有效提高工作效率，降低勞動強度。
13、支持離線和在線檢測
14、電源380AC與220AC自動識別僅需進行數字設定，設定最高測試電壓、最大電流和步長，裝置將自動從零逐步升壓?？扇詣拥貙⒎蔡匦郧€測試描繪出來（伏安特性、5%或10%誤差曲線）
技術指標
1、輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。
2、工作環境溫度：0~40℃。
3、輸入電壓：輸入交流220V時，輸出0-500V。
輸入交流380V時，輸出0-1000。
電流：最大瞬時電流，測變比時為600A。
輸入交流220V時，輸出0-400A。
輸入交流380V時，輸出0-600A。
伏安特性測試時為15A。
4、數字電壓表測量范圍：0-9999V；分辨率：0.1V。
作電流顯示時：0-9.9A；分辨率：0.1mA。
5、 數字電流表測量范圍：0~3000A；分辨率：0.01A。
6、誤差：1≤1%，U≤1%。
7、測CT變比時，可自動計算變比值，并打印數據和計算結果。
8、測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。
9、外型尺寸：長×寬×高=470×340×260mm3。
試驗方法
⒈ 使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。
⒉ 將儀器可靠接地。
⒊ 檢查電流互感器無接地點。
⒋ 將開關“16”撥至伏安檔。
⒌ 儀器輸出和電壓測量接至電流互感器二次側。
⒍ 檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處于等待存儲狀態。
⒎ 接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。）
⒏ 最多可存儲20組電流，電壓值。
⒐ 存儲完畢后調壓器調零。
⒑ 按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電壓軸分三個量程，量程選擇為自動方式，根據采樣電壓最大值自動選擇某一量程：0—199V 每格代表10V
200V—499V 每格代表25V
500V—2000V 每格代表50V
電流軸分兩個量程，量程選擇為自動方式，根據采樣電流最大值自動選擇某一量程。
0—7A 每格代表 0.25A
7A—40A 每格代表0.5A
⒒ 按一下復位鍵復位后，可重復測試。
⒓ 試驗完畢，斷開“4”開關和“24”開關，拔出連接線。
