談?wù)勚绷麟娮铚y(cè)驗儀應當如何運用?
直流電阻測驗儀應當如何運用呢?直流電阻測驗儀是電力作業者常常需求運用到的一款高壓電力設備測驗儀器，首要用來丈量電力變壓器的直流電阻值，具有測驗速度快、精度高、攜帶方便等特色，是電力測驗職業常常需求運用到的一款儀器，其詳細的操作辦法在怎么樣的呢?儀天成電力在本文就以ZY316-10直流電阻測驗儀為例，來給大家進行簡略的解說。
一、電源
本儀器為測驗供給的電源的兩種：AC220V/DC12V。在強電磁場攪擾的情況下，主張運用直流電源測驗，此狀態下測驗的數值安穩，抗工頻攪擾能力強。
A、直流電源測驗：
閉合電源開關，電源指示燈亮，按下“啟?！辨I，即可挑選相應電阻檔位開關進行測驗。測驗結束后，按下“啟?！辨I，“放電”指示燈亮(若被試品貯存電量較小，則“放電”指示燈不亮)，放電后，“放電”指示燈熄滅，再變換測驗夾，進行再次測驗。
B、溝通電源測驗：
接上溝通AC220V電源，相應指示燈(“充電”指示燈或許“充溢”指示燈)亮，閉 合電源開關，電源指示燈亮，按下“啟?！辨I，即可挑選相應電阻檔位開關進行測驗。測驗結束后，按下“啟?！辨I，“放電”指示燈亮(若被試品貯存電量較小，則“放電”指示燈不亮)，放電后，“放電”指示燈熄滅，再變換測驗夾，進行再次測驗。
C、充電：
接上溝通AC220V電源，此刻“充電”指示燈亮，表示正在對儀器內的充電電池進行充電作業。若儀器內的可充電電池電量較足，則“充溢”指示燈亮。儀器在運用溝通電源測驗的同時也在對機內電池進行充電。(儀器規劃了充電維護電路，不會有過充現象發生)
二、測驗線的聯接辦法

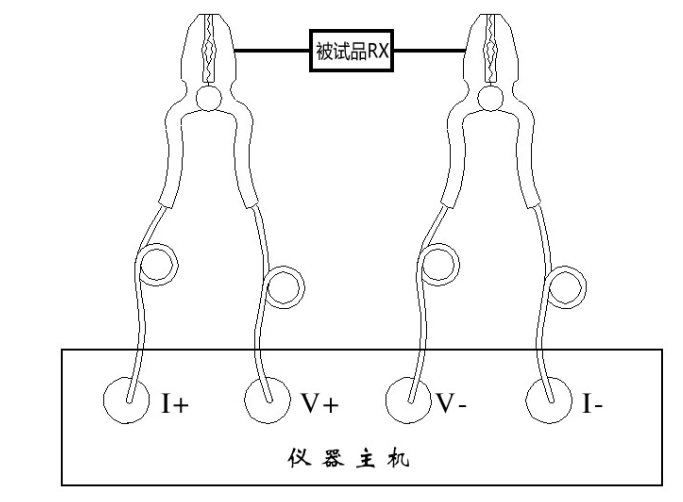

將儀器的I+、V+、V-、I-端子與被試品按圖1的辦法聯接好。這種聯接法，可消除觸摸電阻以及聯線電阻對丈量的響。
直流電阻測試儀電路圖
接線圖
在運用中，假如儀器隨帶的測驗線長度不行，可運用直徑相當?shù)膶?dǎo)線將測驗線加長。
三、丈量
按上圖接好測驗線后，閉合電源開關，電源指示燈亮，按下“啟?！辨I，此刻表頭顯現“E0000”。根據被測值的巨細選定電阻檔位量程，按下該檔開關，此刻該檔指示燈亮，四位半LCD顯現的安穩值即為被測的電阻值，讀值時請注意所選量程上的單位(mΩ/Ω/kΩ)。在丈量大電感試品如電力變壓器時，在測驗回路以外的其它不需丈量的線圈將其短路，避免電磁攪擾。
四、放電
測驗結束后可直接關斷總電源。假如在理性試品，關斷電源后不該立刻拆線操作，應讓儀器有續放電進程。一般放電至少20秒，不然電感的反電動勢損害人身安全。
ZY316-10直流電阻測驗儀選用全新電源技能，具有丈量敏捷、體積細巧、運用方便、丈量精度高級特色。該直流電阻速測儀契合國家標準GB6587-86《電子丈量?jī)x器環境實驗總綱》及GB6593-86《電子儀器質量檢定規矩》的要求。是丈量變壓器繞組以及大功率電感設備直流電阻的抱負設備?！ ∽儔浩骼@組的直流電阻測驗是變壓器在交代、大修和改動分接開關后，必不可少的實驗項目?！兑?guī)程》規定在變壓器交代、大修、小修、變更分接頭方位、毛病查看及預試等，有必要丈量變壓器繞組的直流電阻，其目的是： 1.查看繞組內部導線和引線的焊接質量; 2.查看分接開關各個方位觸摸是否杰出; 3.查看繞組或引出線有無折斷處; 4.查看并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的狀況; 5.查看層、匝間有無短路的現象?！ Y316-10直流電阻測驗儀選用全新電源技能，具有丈量敏捷、體積細巧、運用方便、丈量精度高級特色，是丈量變壓器繞組以及大功率電感設備直流電阻的抱負設備?！ Y316-10直流電阻速測儀契合國家標準GB6587-86《電子丈量?jī)x器環境實驗總綱》及GB6593-86《電子儀器質量檢定規矩》的要求。
